劃格法:

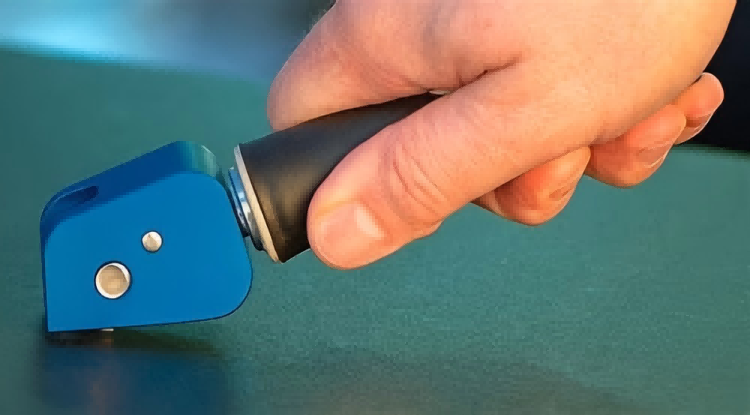

劃格法是利用單刃刀、多刃刀或儀器設備,將涂層切割成方格圖形,使用軟毛刷或壓敏膠帶將疏松涂層除去后,目視或使用放大鏡檢查試驗涂層的切割區(qū)域,根據涂層脫落情況對實驗區(qū)域進行評級,以此來評價涂層附著性能,劃格示意圖見圖1。
適用范圍:≤250μm的單涂層,不適用于有紋理的涂層
測試標準:GB/T 9286-2021,ISO 2409:2020,ASTM D3359-23
劃叉法:
劃叉法是利用銳利的刀具切割并穿透涂層,形成“×”形切口。用膠帶除去松散涂層后,根據觀察到的破壞程度進行評級,進而評價涂層的附著性能,劃叉示意圖見圖3。。
適用范圍:不受涂層厚度限制
測試標準:GB/T 31586.2-2015,ISO 16276-2:2017,ASTM D3359-23
劃圈法:

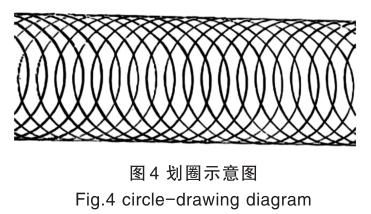

劃圈法附著力是將試板固定在一個可移動的平臺上,在平臺移動時,使用一個長針劃透涂層,形成重疊的圓滾線,依據圓滾線劃痕范圍內的涂層完整程度進行評級,以級別來表示涂層的附著力,劃圈示意圖見圖4。
適用范圍:適用于硬質底材單一平整漆膜劃圈試驗
測試標準:GB/T 1720-2020
拉開法:

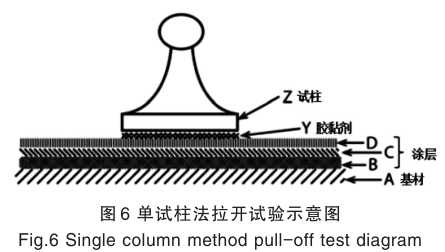

拉開法附著力測試是用膠黏劑將試柱直接粘接到涂層表面上,通過拉力試驗機將粘接的試驗組合拉開,測出破壞涂層和底材間附著所需的拉力,用拉力/試柱面積得到的破壞強度來表示試驗結果,單位為MPa。單試柱法拉開試驗結果意圖見圖6。
適用范圍:適用于多種底材的單涂層或多涂層體系
測試標準:GB/T 5210-2006,GB/T 31586.1-2015,ISO 4624:2016,ASTM D4541-2022
標準參考:
GB/T 9286-2021 色漆和清漆 劃格試驗
GB/T 5210-2006 色漆和清漆 拉開法附著力試驗
GB/T 1720-2020 漆膜劃圈試驗GB/T 31586.1-2015 防護涂料體系對鋼結構的防腐蝕保護涂層附著力-內聚力(破壞強度)的評定和驗收準 第1部分:拉開法試驗
GB_T 31586.2-2015 防護涂料體系對鋼結構的防腐蝕保護涂層附著力/內聚力(破壞強度)的評定和驗收準則 第2部分:劃格和劃叉試驗
ASTM D3359-23 用膠帶試驗評定附著力的標準試驗方法
ASTM D4541-22 使用便攜式附著力試驗儀測量涂層拉脫強度的標準試驗方法
